Znalosti o hydraulických hadicích

1. Co je to hydraulická hadice?

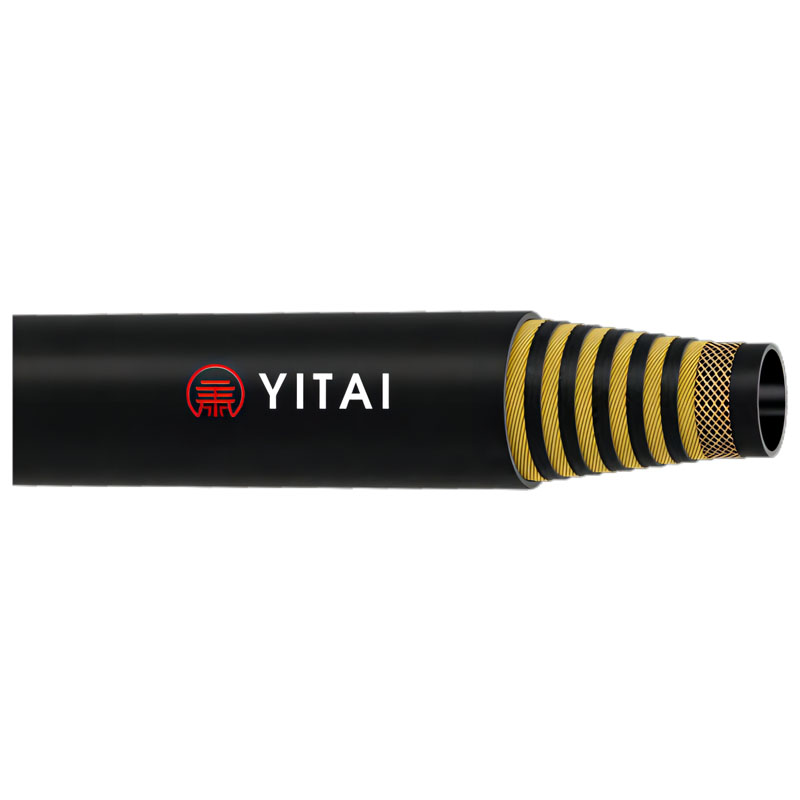

Hydraulické hadicejsou ohebné trubky používané k přepravě hydraulických médií v přenosových systémech. Jsou vyrobeny z různých materiálů v závislosti na aplikaci, přičemž primárním materiálem je pryž. Protože hydraulické hadice se používají v hydraulických převodových systémech a obvykle musí odolávat vysokým tlakům, průmyslová odvětví, jako je uhelný průmysl, je často označují jako „vysokotlaké hadice“. I když je tento termín neúplný, odráží důležitost vysokotlakého výkonu v těchto odvětvích. Vysokotlaké hydraulické hadice obvykle pracují v drsném prostředí a mají přísné požadavky na výkon, jako je maximální tlak, poloměr ohybu a životnost. Tyto hadice kladou vysoké nároky na suroviny, výrobní procesy a zařízení, což z nich dělá špičkové pryžové hadice. Vysokotlaké hydraulické hadice se skládají z vnitřní pryžové vrstvy, střední pryžové vrstvy, kostrové vrstvy a vnější pryžové vrstvy. Vnitřní pryžová vrstva je přímo vystavena opotřebení a korozi z dopravovaného média. Výrobci často používají různé složení pryžových směsí na základě konkrétního přepravovaného média, aby zajistili životnost hadice. Vnější pryžová vrstva chrání hydraulickou hadici před poškozením a korozí z vnějšího prostředí a zároveň zabraňuje znečištění prostředí střední a vnitřní pryžovou vrstvou. Vrstva kostry je vrstva nesoucí tlak hadice, která zvyšuje její pevnost a odolnost vůči tlaku. Struktura a pevnost vrstvy kostry určuje tlak, který hadice vydrží.

Hydraulické hadice jsou široce používány v důlních, vojenských, strojírenských strojích, metalurgii, ropě, chemikáliích, letectví a námořních aplikacích.Hydraulické hadicelze rozdělit na pletené a spirálové hadice na základě struktury kostry. Podle materiálu kostry je lze rozdělit na hadice z ocelového drátu a bavlněné drátěné hadice.

2. Jaké faktory je třeba vzít v úvahu při výběru hydraulické hadice?

Specifikace

Hydraulické systémy přenášejí energii přenosem kapalin při různých tlacích a průtokech. Aby se minimalizovaly tlakové ztráty a zabránilo se poškození systému způsobenému nadměrným vývinem tepla, musí být rozměry hadice a konektoru vhodně dimenzovány. (Pokud požadované specifikace hadice ještě nejsou určeny, vyberte příslušné specifikace hadice podle tabulky pro výběr průtoku hadice.)

Tlak

Výběr hadice a armatury musí zajistit, že maximální pracovní tlak sestavy hadice je roven nebo větší než maximální pracovní tlak hydraulického systému a že pulzní pracovní tlak nebo špičkový tlak systému musí být nižší než maximální pracovní tlak hadice.

Konstruktéři a výrobci hadicových sestav často přehlížejí tlakový rozsah hadicových armatur. Ve skutečnosti je tlakový rozsah hadicové sestavy určen nejnižším pracovním tlakem součástí hadicové sestavy a mnoho armatur má tlakový rozsah mnohem nižší než u trubky.

Teplota

Při výběru hadice pečlivě zvažte médium dopravované v hadici a okolní teplotu vně hadice. Obecně řečeno, provozní podmínky zahrnující vysokou teplotu a vysoký tlak sníží životnost hadice. Pro podmínky vysoké teploty vyberte hadici odolnou vysokým teplotám s označením hadice končícím na „6“. Nízké teploty mohou snížit pružnost pryžových výrobků. Obecně se minimální teplota hadicové sestavy vztahuje na nejnižší teplotu, při které vnější povrch hadice odolá praskání, aniž by došlo ke snížení jejího ohybového výkonu.

3.  Běžné poruchy hydraulických hadic

1. Praskliny na povrchu hadice: Primárně je to způsobeno ohýbáním hadice v chladných podmínkách. Pokud si všimnete prasklin na vnějšku hadice, zkontrolujte, zda praskliny nevykazuje i vnitřní pryž, abyste zjistili, zda je třeba hadici okamžitě vyměnit. Vyvarujte se pohybu nebo ohýbání hydraulických hadic v chladném prostředí; v případě potřeby proveďte tuto operaci uvnitř. Pokud je nutné, aby hadice fungovala v chladném prostředí po delší dobu, použijte hadice odolné proti chladu.

2. Bubliny na vnějším povrchu hadice: Může to být způsobeno nestandardní kvalitou hadice nebo nesprávnou manipulací.

3. Nadměrný únik oleje i přes žádné poškození: To je způsobeno korozí a poškrábáním vnitřní pryžové vrstvy, když hadice prochází vysokotlakou kapalinou, což vede k rozsáhlému úniku vrstvy ocelového drátu.

4. Silné poškození vnější pryžové vrstvy hadice s drobnými povrchovými prasklinami: To je známka přirozeného stárnutí hadice. Jak vnější vrstva pryže oxiduje, vytváří vrstvu ozónu, která časem houstne. V tomto okamžiku by měla být hadice vyměněna.

5. Porucha vnitřní pryžové vrstvy: Vnitřní pryžová vrstva hydraulické hadice je kritickou součástí, která je v přímém kontaktu s hydraulickou kapalinou. Porucha vnitřní pryžové vrstvy může vést ke snížení výkonu hadice, nadměrnému úniku oleje a vyboulení. Mezi příčiny selhání vnitřní pryžové vrstvy patří špatná kvalita výroby, nevhodný výběr, nesprávná instalace a nesprávné použití.

6. Mechanické selhání výztužné vrstvy: Výztužná vrstva je kritickou konstrukční vrstvou hydraulické hadice, která chrání její celistvost pod vysokým tlakem. Mechanické selhání výztužné vrstvy může vést ke snížení odolnosti proti tlaku a zkrácení životnosti. Mezi příčiny mechanického selhání výztužné vrstvy patří špatná kvalita výroby, nevhodný výběr materiálu a drsné provozní prostředí.

7. Mechanické selhání při zlomenině: Zlomenina je nejzranitelnější částí zlomeninyhydraulická hadice. Mechanická porucha v místě zlomu může způsobit prasknutí hadice a její únik. Mezi příčiny mechanického selhání na lomu patří špatná kvalita výroby, nevhodný výběr materiálu a drsné provozní prostředí.
